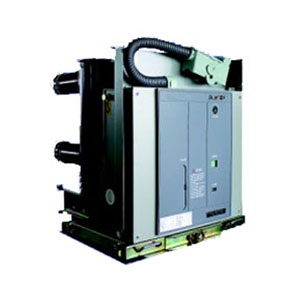

VSM-12KV永磁真空斷路器

[概述]

VSm-12(ZN73B-12/D)戶內交流高壓真空斷路器是采用CDM系列永磁機構的新一代斷路器，它是額定電壓12KV、三相交流50Hz的戶內高壓真空開關設備，適用于發電廠、變電所及工礦企業等輸配電系統的控制或保護開關，尤其適用于開斷重要負荷及頻繁操作的場所。     VSm-12(ZN73B-12/D)戶內交流高壓真空斷路器符合我國國家標準GB1984-89《交流高壓斷路器》、JB3855-85《10KV戶內真空斷路器訂貨技術條件》以及相關的IEC標準，并具有可靠的聯鎖功能。其高壽命的真空滅弧室以及環氧澆注固封極柱的免維護，配用的高可靠性的CDM系列永磁機構和智能化的PMD系列永磁機構驅動器控制單元保證了機構部分的免維護。     VSm-12(ZN73B-12/D)戶內交流高壓真空斷路器設計成一體化結構形式，既可用作固定安裝的單元，也可與底盤車配裝做單獨手車使用。

[主要技術參數]

VSm-12(ZN73B-12/D)型戶內交流高壓永磁真空斷路器-技術參數 參數 額定值 額定電壓 12Kv 額定頻率 50Hz 額定電流 630A   1250A   2000A   3150A 額定短時耐受電流 25KA   31.5KA   31.5KA   40KA 額定熱穩定電流(有效值) 25KA   31.5KA   31.5KA   40KA 額定短路開斷電流 25KA   31.5KA   31.5KA   40KA 額定短路關合電流(峰值) 63KA   80KA   80KA   100KA 額定動穩定電流(峰值) 63KA   80KA   80KA   100KA 二次回路1min工頻耐壓 2Kv 熱穩定時間 4S 相額定雷電沖擊耐壓(峰值)相向、對地/斷口 75/85KV 1min工頻耐壓（有效值）相同、對地/斷口 42/48KV 機械壽命 30000次 額定操作程序 O-O 3S-CO-180S-CO 額定短路開斷電流次數 50次 額定電流開斷次數 30000次 斷路器機械特性調整參數 觸頭開距 11±1mm 超行距 3.0±0.3mm 相間中心距 210±2mm 動觸頭累計磨損厚度 ≤2.5mm 主導電回路電阻 ≤50μΩ(630A) ≤45μΩ(1250A) ≤35μΩ(2000A以上) 觸頭合閘彈跳時間 ≤2ms 三相分合閘不同期性 ≤2ms 分閘時間 ≤50ms 合閘時間 ≤70ms 平均分閘速度 0.9～1.2m/s 平均合閘速度 0.5～0.8m/s 永磁機構技術參數 驅動器輔助電源工作電壓 AC220V     DC220V 合閘控制電壓 AC220V     DC220V 分閘控制電壓 AC220V     DC220V 機構線圈溫升 ≤60K
